Настольные модели землетрясений используются в школах и музеях Японии и других сейсмически активных стран для наглядного объяснения механизма тектонических сдвигов. Они позволяют «увидеть» процесс, который в реальности скрыт на глубине десятков километров. Но между учебной моделью и геофизической реальностью — значительный разрыв.
Основной механизм: упругая отдача
По данным Геологической службы США (USGS), большинство землетрясений возникает в результате резкого высвобождения энергии, накопленной в горных породах. Механизм описывается теорией упругой отдачи, предложенной Гарри Рейдом в 1910 году.
Литосферные плиты — крупные блоки земной коры — медленно движутся относительно друг друга. В зонах их соприкосновения (на границах разломов) трение не позволяет плитам скользить свободно. Напряжение в породах нарастает постепенно — годами и десятилетиями. Когда накопленное напряжение превышает прочность породы или силу трения, происходит резкий срыв — одна сторона разлома смещается относительно другой. Это высвобождает энергию в виде сейсмических волн.
Что показывает настольная модель
Типичная японская учебная модель состоит из двух блоков, соединённых пружиной или резинкой. Один блок закреплён, другой медленно перемещается. Пружина растягивается, накапливая энергию. Когда трение больше не удерживает блоки, происходит рывок — и наблюдатель видит «землетрясение» в миниатюре.
Модель наглядно демонстрирует три ключевых момента: постепенное накопление напряжения, внезапный срыв и выделение энергии. Именно этот принцип лежит в основе реальных тектонических землетрясений.
Сейсмические волны: от очага к поверхности
Энергия, высвобожденная при срыве, распространяется в виде сейсмических волн. USGS выделяет два основных типа объёмных волн. P-волны (первичные) — продольные, распространяются быстрее всего и вызывают сжатие-растяжение породы вдоль направления движения. S-волны (вторичные) — поперечные, движутся медленнее и вызывают колебания перпендикулярно направлению распространения. S-волны заметно усиливают колебания грунта, однако наибольший ущерб у поверхности нередко связан с более медленными поверхностными волнами.
Японское метеорологическое агентство (JMA) использует сеть из тысяч сейсмографов по всей стране для регистрации этих волн в реальном времени. Система раннего предупреждения может дать несколько секунд предупреждения до прихода разрушительных S-волн — этого достаточно, чтобы остановить поезда и предупредить людей.
Что модель упрощает
Настольная модель, при всей её наглядности, упрощает реальность в нескольких принципиальных аспектах.
Масштаб и глубина. Реальные землетрясения происходят на глубинах от нескольких до сотен километров. Горные породы ведут себя иначе, чем деревянные блоки: они деформируются, плавятся, содержат жидкости и газы.
Неоднородность. Разлом — не ровная плоскость, а сложная зона с неровностями, различной прочностью и трением. Срыв происходит неравномерно: одни участки смещаются первыми, вовлекая соседние. Это создаёт сложную картину излучения волн.
Повторяемость. Модель создаёт впечатление предсказуемости: пружина натягивается — срыв — снова натягивается. В реальности интервалы между крупными землетрясениями на одном разломе могут составлять от десятков до тысяч лет, и они нерегулярны.
Прогнозирование. Настольная модель может создать иллюзию, что достаточно измерить напряжение — и момент землетрясения станет известен. В реальности точное предсказание времени, места и магнитуды конкретного землетрясения невозможно. USGS прямо указывает: ни один метод не позволяет надёжно предсказывать землетрясения.
Зачем нужны модели, если они упрощают
Именно в упрощении и состоит ценность модели: она делает невидимый процесс наглядным и доступным. Для Японии, где землетрясения — часть повседневной жизни, понимание базового механизма критически важно для безопасного поведения во время толчков. Модель не предсказывает дату, но объясняет, почему толчки неизбежны в определённых зонах и почему они происходят внезапно.

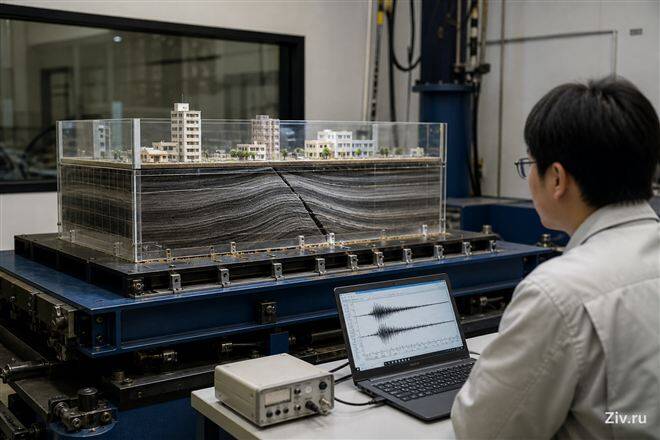

Сложные компьютерные модели, используемые сейсмологами, основаны на тех же принципах — но работают с трёхмерными данными, свойствами реальных пород, историей деформаций и вероятностными расчётами. Настольная модель — их дидактический предок, а не конкурент.
Типы разломов: не все землетрясения одинаковы
USGS описывает три основных типа разломов: нормальные (сброс), где одна сторона опускается относительно другой; обратные (взброс), где одна сторона надвигается на другую; и сдвиговые, где стороны смещаются горизонтально. Тип разлома определяет характер деформации поверхности и тип генерируемых волн.
Читайте также: Как учёные наблюдают медленные землетрясения
Японские учебные модели обычно демонстрируют один тип движения — горизонтальный сдвиг. Реальные землетрясения нередко совмещают несколько типов деформации в одном событии, а крупнейшие из них — субдукционные мегатолчки — вовлекают зоны протяжённостью в сотни километров.
